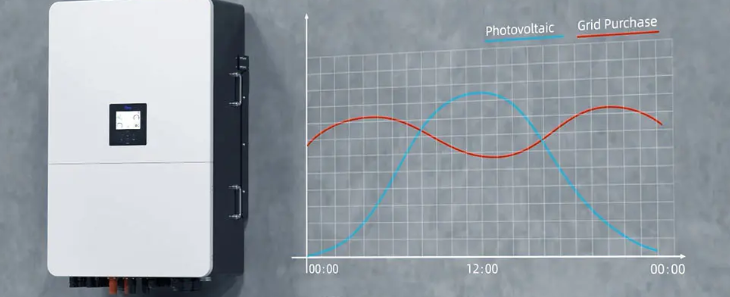

ورودی و خروجی AC اینورترهای هیبریدی چه چیزی به ما میگوید

بخش ورودی/خروجی AC: بررسی کامل با مثال‌های عملی

مقدمه‌ای بر بخش AC در اینورترهای هیبریدی

بخش ورودی/خروجی AC (جریان متناوب) در اینورترهای هیبریدی، قلب سیستم مدیریت انرژی است.

این بخش مسئولیت اتصال ایمن به شبکه برق، توزیع انرژی به مصرف‌کننده‌ها، و مدیریت جریان دوطرفه انرژی را بر عهده دارد.

در اینورترهای Deye سری SG02HP3، این بخش با طراحی پیشرفته‌ای ارائه شده که امکان کارکرد در حالت‌های مختلف (آن‌گرید، آف‌گرید، هیبرید) را فراهم می‌کند.

1. توان نامی و ظاهری

1.1 تعاریف فنی

توان نامی فعال (Rated AC Input/Output Active Power):

این مقدار حداکثر توان فعالی است که اینورتر می‌تواند به طور پیوسته تولید یا مصرف کند.
واحد: وات (W) یا کیلووات (kW)

توان ظاهری ماکزیمم (Max. AC Input/Output Apparent Power):

ترکیب توان فعال و راکتیو
واحد: ولت-آمپر (VA) یا کیلوولت-آمپر (kVA)
فرمول: توان ظاهری = توان فعال ÷ ضریب توان

1.2 مقادیر برای مدل‌های مختلف

مدل	توان فعال نامی (kW)	توان ظاهری ماکزیمم (kVA)	نسبت توان ظاهری به فعال
60K	60	66	1.1
70K	70	77	1.1
75K	75	82.5	1.1
80K	80	88	1.1

1.3 مثال عملی: انتخاب مدل مناسب

سناریو: یک کارخانه با مصرف متوسط ۶۵ کیلووات و پیک مصرف ۸۵ کیلووات

تحلیل:

مصرف متوسط ۶۵ کیلووات → مدل ۷۰ کیلووات مناسب است
اما پیک مصرف ۸۵ کیلووات از توان نامی مدل ۷۰K بیشتر است
راه‌حل: استفاده از مدل ۸۰K یا دو دستگاه موازی ۴۰K

محاسبه دقیق:

مصرف متوسط: 65 kW
ضریب همزمانی: 0.85
توان مورد نیاز: 65 ÷ 0.85 = 76.5 kW  → مدل ۸۰K انتخاب می‌شود

2. جریان نامی و ماکزیمم

2.1 پارامترهای جریان

جریان نامی (Rated AC Input/Output Current):

جریان پیوسته مجاز در شرایط کار عادی
دو مقدار: ورودی / خروجی (متفاوت به دلیل تلفات داخلی)

جریان ماکزیمم (Max. AC Input/Output Current):

حداکثر جریان لحظه‌ای مجاز
معمولاً ۱۰-۱۵٪ بیشتر از جریان نامی

2.2 جدول جریان برای مدل‌های مختلف

مدل	جریان نامی ورودی (A)	جریان نامی خروجی (A)	جریان ماکزیمم ورودی (A)	جریان ماکزیمم خروجی (A)
60K	91.0	87.0	100.0	95.7
70K	106.1	101.5	116.7	111.6
75K	113.7	108.7	125.0	119.6
80K	121.3	115.9	133.4	127.6

2.3 محاسبات مربوط به جریان

فرمول پایه:

جریان (A) = توان (W) ÷ (ولتاژ (V) × √3 × ضریب توان)

مثال برای مدل ۸۰K در ولتاژ ۴۰۰V:

جریان خروجی = 80,000 ÷ (400 × 1.732 × 0.95) = 80,000 ÷ 658.16 ≈ 121.6 A → نزدیک به
 مقدار دیتاشیت (115.9A با ضریب توان 1)

2.4 مثال عملی: طراحی سیستم کابل‌کشی

پروژه: نصب یک اینورتر ۷۵K در یک ساختمان تجاری

مراحل طراحی:

تعیین جریان نامی:
- جریان خروجی نامی: ۱۰۸٫۷ آمپر
- جریان ماکزیمم: ۱۱۹٫۶ آمپر
انتخاب کابل:
- بر اساس استاندارد IEC 60364
- جریان نامی ۱۰۸٫۷A → کابل مسی ۳۵mm² (ظرفیت ۱۲۵A در هوای آزاد)
- فاکتور اصلاح برای گروهی بودن کابل‌ها: ۰٫۸
- ظرفیت اصلاح‌شده: ۱۲۵ × ۰٫۸ = ۱۰۰A → ناکافی
انتخاب نهایی:
- کابل مسی ۵۰mm² (ظرفیت ۱۵۵A)
- ظرفیت اصلاح‌شده: ۱۵۵ × ۰٫۸ = ۱۲۴A > 119.6A → مناسب

محاسبه افت ولتاژ:

طول کابل: ۳۰ متر
مقاومت کابل ۵۰mm²: ۰٫۳۸۷ Ω/km
افت ولتاژ = 2 × 30 × 0.387/1000 × 108.7 ≈ 2.52V
درصد افت = (2.52 ÷ 400) × 100 ≈ 0.63% < 3% → قابل قبول

3. عبور جریان از شبکه (AC Passthrough)

3.1 مفهوم و کاربرد

Max. Continuous AC Passthrough (grid to load): 200A

این قابلیت اجازه می‌دهد جریان شبکه مستقیماً و بدون محدودیت اینورتر به بارها منتقل شود.

3.2 سناریوهای کاربردی

سناریو ۱: تعمیرات اینورتر

وضعیت عادی: اینورتر فعال، تامین بار از طریق اینورتر
وضعیت تعمیر: اینورتر خاموش، بارها مستقیماً از شبکه تغذیه می‌شوند
مزیت: بدون قطعی برق مصرف‌کننده

سناریو ۲: بارهای با جریان بالا

مثال: یک کارخانه که گاهی از دستگاه جوش با جریان ۱۸۰A استفاده می‌کند:

جریان خروجی اینورتر ۸۰K: حداکثر ۱۲۷٫۶A
دستگاه جوش: ۱۸۰A
راه‌حل: در زمان جوشکاری، بار مستقیماً از شبکه تغذیه شود

3.3 طراحی سیستم باژل (Bypass)

شبکه برق ──┬── اینورتر ── بارها
            └── کانکتور باژل ── بارها

کنترل: کلید اتوماتیک انتقال (ATS)
شرایط انتقال به باژل:
1. خرابی اینورتر
2. اضافه بار موقت
3. تعمیرات برنامه‌ریزی شده

4. توان پیک در حالت آف‌گرید

4.1 مشخصات فنی

Peak Power (off-grid): 1.5 times of rated power, 10s

این ویژگی برای راه‌اندازی بارهای القایی با جریان راه‌اندازی بالا ضروری است.

4.2 محاسبات توان پیک

مدل	توان نامی (kW)	توان پیک (kW)	مدت زمان
60K	60	90	10 ثانیه
70K	70	105	10 ثانیه
75K	75	112.5	10 ثانیه
80K	80	120	10 ثانیه

4.3 مثال‌های عملی

مثال ۱: راه‌اندازی موتور الکتریکی

موتور:

توان نامی: ۳۷ کیلووات (۵۰ اسب بخار)
جریان راه‌اندازی: ۶-۸ برابر جریان نامی
جریان نامی: 37,000 ÷ (400 × 1.732 × 0.85) ≈ 63A
جریان راه‌اندازی: 63 × 7 = 441A

تحلیل:

جریان لحظه‌ای ۴۴۱A بسیار بیشتر از جریان خروجی اینورتر است
اما مدت راه‌اندازی: ۳-۵ ثانیه < ۱۰ ثانیه
نتیجه: اینورتر ۸۰K با توان پیک ۱۲۰kW می‌تواند این موتور را راه‌اندازی کند

مثال ۲: سیستم تبرید صنعتی

کمپرسور:

توان نامی: ۲۲ کیلووات
جریان راه‌اندازی: ۱۵۰A
زمان راه‌اندازی: ۸ ثانیه

محاسبه:

توان مورد نیاز لحظه‌ای = 150 × 400 × 1.732 ÷ 1000 ≈ 104kW
توان پیک اینورتر ۷۰K = 105kW → مناسب

4.4 طراحی سیستم برای بارهای القایی

راهکارهای کاهش جریان راه‌اندازی:

استارتر نرم (Soft Starter):
- کاهش جریان راه‌اندازی به ۲-۳ برابر
- هزینه اضافی اما افزایش عمر موتور
درایو فرکانس متغیر (VFD):
- کنترل کامل جریان راه‌اندازی
- صرفه‌جویی انرژی ۲۰-۳۰٪
سیستم راه‌اندازی ستاره-مثلث:
- کاهش جریان اولیه
- فقط برای موتورهای با سیم پیچی مناسب

5. محدوده تنظیم ضریب توان

5.1 مشخصات فنی

Power Factor Adjustment Range: 0.8 leading to 0.8 lagging

این محدوده امکان تولید یا مصرف توان راکتیو را فراهم می‌کند.

5.2 مفهوم ضریب توان

ضریب توان = توان فعال ÷ توان ظاهری

پس‌فاز (Lagging): معمول در بارهای القایی (موتورها، ترانسفورماتورها)
پیش‌فاز (Leading): معمول در بارهای خازنی (کابل‌های طولانی، بانک‌های خازن)

5.3 مثال عملی: اصلاح ضریب توان در کارخانه

کارخانه فرضی:

مصرف متوسط: ۵۰۰ کیلووات
ضریب توان فعلی: ۰٫۷۵ پس‌فاز
توان راکتیو مورد نیاز: 500 × tan(arccos(0.75)) ≈ 441 kVAR

محاسبات برای اینورتر ۸۰K:

توان ظاهری ماکزیمم: ۸۸ kVA
توان فعال: ۸۰ kW
توان راکتیو قابل تامین: √(88² - 80²) ≈ 37 kVAR

تعداد اینورتر مورد نیاز:

۴۴۱ ÷ ۳۷ ≈ ۱۲ دستگاه

نتیجه: اینورترها برای اصلاح ضریب توان کل کارخانه کافی نیستند، اما می‌توانند به عنوان مکمل سیستم خازنی عمل کنند.

5.4 استراتژی‌های مدیریت توان راکتیو

استراتژی ۱: کاهش جریمه ضریب توان

شرایط: جریمه برای ضریب توان کمتر از ۰٫۹
هدف: حفظ ضریب توان بین ۰٫۹۵-۰٫۹۸
روش: تنظیم اینورتر برای تامین توان راکتیو مورد نیاز

استراتژی ۲: پشتیبانی از شبکه

شرایط: شبکه ضعیف، نیاز به پشتیبانی ولتاژ
هدف: تثبیت ولتاژ شبکه
روش: تزریق یا جذب توان راکتیو بر اساس ولتاژ شبکه

5.5 محاسبات اقتصادی

فرضیات:

تعرفه برق: ۱۰۰۰ تومان بر کیلووات‌ساعت
جریمه ضریب توان: ۱٪ از کل صورتحساب به ازای هر ۰٫۰۱ زیر ۰٫۹
مصرف ماهانه: ۳۶۰,۰۰۰ کیلووات‌ساعت

محاسبه جریمه با ضریب توان ۰٫۷۵:

اختلاف از ۰٫۹: ۰٫۱۵
درصد جریمه: ۰٫۱۵ × ۱۰۰ = ۱۵٪
مبلغ صورتحساب: ۳۶۰,۰۰۰ × ۱۰۰۰ = ۳۶۰,۰۰۰,۰۰۰ تومان
جریمه: ۳۶۰,۰۰۰,۰۰۰ × ۰٫۱۵ = ۵۴,۰۰۰,۰۰۰ تومان

صرفه‌جویی با اصلاح به ۰٫۹۵:

اختلاف از ۰٫۹: ۰٫۰۵-
درصد جریمه: ۰٪ (ضریب توان بهتر از ۰٫۹)
صرفه‌جویی ماهانه: ۵۴,۰۰۰,۰۰۰ تومان

6. مشخصات ولتاژ و فرکانس

6.1 محدوده ولتاژ

Rated Input/Output Voltage/Range:

ولتاژ نامی: ۲۲۰/۳۸۰V یا ۲۳۰/۴۰۰V
محدوده کاری: ۰٫۸۵Un تا ۱٫۱Un

محاسبات برای سیستم ۴۰۰V:

حداقل ولتاژ: 400 × 0.85 = 340V
حداکثر ولتاژ: 400 × 1.10 = 440V

6.2 مثال عملی: تطابق با شبکه محلی

شهر تهران:

ولتاژ اسمی: ۴۰۰V
ولتاژ واقعی: ۳۸۰-۴۲۰V
تحلیل: محدوده ۳۴۰-۴۴۰V اینورتر کاملاً پوشش‌دهنده است

مناطق دورافتاده:

ولتاژ شبکه: ۳۵۰-۳۹۰V
مشکل: گاهی به ۳۴۰V نزدیک می‌شود
راه‌حل: تنظیم ترانسفورماتور افزاینده

6.3 محدوده فرکانس

Rated Input/Output Grid Frequency/Range:

۵۰Hz (محدوده ۴۵-۵۵Hz)
۶۰Hz (محدوده ۵۵-۶۵Hz)

6.4 مدیریت تغییرات فرکانس

سناریو: ژنراتور دیزلی با نوسان فرکانس

ژنراتور: ۵۰Hz نامی، نوسان ۴۸-۵۲Hz
اینورتر: محدوده ۴۵-۵۵Hz → قابل اتصال
تنظیمات: حساسیت متوسط، زمان انتقال ۲۰ms

7. کیفیت توان و هارمونیک‌ها

7.1 اعوجاج هارمونیک کلی (THDi)

Total Current Harmonic Distortion THDi < 3% (of nominal power)

7.2 اهمیت THDi پایین

اثرات هارمونیک بالا:

گرمایش تجهیزات: تلفات مس و آهن در ترانسفورماتورها
خطای اندازه‌گیری: کنتورها و تجهیزات اندازه‌گیری
تداخل: اختلال در سیستم‌های ارتباطی
رزونانس: تشدید در بانک‌های خازنی

7.3 مثال عملی: محاسبه تلفات هارمونیک

ترانسفورماتور ۱۰۰۰kVA:

تلفات بی‌باری: ۲kW
تلفات بار: ۱۰kW در بار نامی
با THDi = ۳٪: تلفات اضافی ≈ ۰٫۵٪
با THDi = ۲۰٪ (اینورتر قدیمی): تلفات اضافی ≈ ۴٪

محاسبه برای سیستم ۸۰۰kW:

تلفات اضافی با اینورتر Deye:
 ۸۰۰ × ۰٫۰۰۵ = ۴kW
تلفات اضافی با اینورتر قدیمی:
 ۸۰۰ × ۰٫۰۴ = ۳۲kW
صرفه‌جویی:
 ۲۸kW × ۲۴h × ۳۶۵d ≈ ۲۴۵,۰۰۰ kWh/year

7.4 تزریق جریان DC

DC Injection Current < 0.5% In

اثرات جریان DC تزریقی:

اشباع ترانسفورماتورها
گرمایش اضافی
خطا در ترانسفورماتورهای جریان

مثال:

جریان نامی: ۱۲۰A
جریان DC مجاز: 120 × 0.005 = 0.6A
کنترل: اینورتر به طور مداوم جریان خروجی را مانیتور و اصلاح می‌کند

8. سناریوهای ترکیبی و مدیریت پیشرفته

8.1 سناریوی ۱: ساختمان تجاری

مشخصات پروژه:

۲۰ طبقه، ۱۰۰ واحد اداری
مصرف متوسط: ۲۵۰kW، پیک: ۴۰۰kW
سیستم خورشیدی: ۳۰۰kW
باتری: ۵۰۰kWh

پیکربندی اینورتر:

۴ دستگاه ۸۰K موازی
توان کل: ۳۲۰kW پیوسته، ۴۸۰kW پیک

مدیریت انرژی:

۰۶:۰۰-۰۸:۰۰: دشارژ باتری برای پیک صبح
۰۸:۰۰-۱۶:۰۰: تولید خورشیدی + ذخیره مازاد
۱۶:۰۰-۲۰:۰۰: دشارژ باتری برای پیک عصر
۲۰:۰۰-۲۲:۰۰: شارژ باتری از شبکه در تعرفه پایین

8.2 سناریوی ۲: کارخانه صنعتی

مشخصات:

مصرف پایه: ۴۰۰kW
بارهای القایی: موتورهای ۱۵۰kW
جریمه ضریب توان: ماهانه ۱۰۰ میلیون تومان

راه‌حل:

text

۵ دستگاه ۸۰K موازی
توان کل: ۴۰۰kW
مدیریت توان راکتیو: حفظ ضریب توان > ۰٫۹۵

محاسبه بازگشت سرمایه:

هزینه تجهیزات: ۵۰۰,۰۰۰ دلار
صرفه‌جویی جریمه: ۱,۲۰۰,۰۰۰ دلار در سال
صرفه‌جویی انرژی: ۳۰۰,۰۰۰ دلار در سال
بازگشت سرمایه: ≈ ۲٫۵ سال

8.3 سناریوی ۳: میکروگرید روستایی

مشخصات:

۱۰۰ خانه، مدرسه، درمانگاه
شبکه اصلی: ضعیف و ناپایدار
منابع: خورشیدی، ژنراتور دیزلی

پیکربندی:

۲ دستگاه ۸۰K موازی + ۱ دستگاه ۶۰K
توان کل: ۲۲۰kW
باتری: ۱۰۰۰kWh

استراتژی کار:

اولویت ۱: انرژی خورشیدی
اولویت ۲: باتری‌ها
اولویت ۳: ژنراتور دیزلی
اولویت ۴: شبکه اصلی (در صورت پایدار بودن)

9. نتیجه‌گیری نهایی

بخش ورودی/خروجی AC در اینورترهای Deye SG02HP3، با طراحی پیشرفته و قابلیت‌های متنوع، امکان پیاده‌سازی سیستم‌های انرژی پیچیده را فراهم می‌کند. از ویژگی‌های کلیدی می‌توان به:

انعطاف‌پذیری بالا با محدوده وسیع ولتاژ و فرکانس
کیفیت توان عالی با THDi کمتر از ۳٪
مدیریت هوشمند توان راکتیو برای کاهش هزینه‌ها
قابلیت تحمل بارهای سنگین با توان پیک ۱٫۵ برابری
یکپارچگی کامل با شبکه مطابق با استانداردهای بین‌المللی

این قابلیت‌ها همراه با پشتیبانی از اتصال موازی تا ۱۰ دستگاه، این سری از اینورترها را به انتخاب ایده‌آلی برای پروژه‌های تجاری، صنعتی و عمرانی تبدیل کرده است.

دانلود دیتاشیت اینورتر هیبرید 60 تا 80 کیلووات 3 فاز های ولتاژ DEYE
