کانکتور MC4
کانکتور خورشیدی MC4 مدل MC4-RO | اتصال مطمئن و استاندارد برای نیروگاههای خورشیدی
معرفی محصول
کانکتور خورشیدی MC4 مدل MC4-RO یکی از مهمترین تجهیزات در سیستمهای فتوولتائیک (PV) است که وظیفه اتصال ایمن و مطمئن پنلهای خورشیدی به یکدیگر و همچنین اتصال استرینگهای خورشیدی به تجهیزات حفاظتی و اینورتر را بر عهده دارد.
این کانکتور با ولتاژ نامی 1500 ولت DC و جریان نامی 30 آمپر طراحی شده و برای استفاده در نیروگاههای خورشیدی متصل به شبکه (On-Grid)، هیبرید (Hybrid) و مستقل از شبکه (Off-Grid) کاملاً مناسب است.
استفاده از کانکتورهای استاندارد و باکیفیت در سیستم خورشیدی اهمیت بسیار زیادی دارد؛ زیرا بخش قابل توجهی از خطاهای نیروگاههای خورشیدی ناشی از اتصالات نامناسب، افزایش مقاومت محل اتصال و ایجاد نقاط داغ (Hot Spot) در مدار DC است.
کانکتور MC4-RO با درجه حفاظت IP67 در برابر نفوذ آب، گردوغبار، رطوبت و شرایط سخت محیطی مقاوم بوده و برای نصب در مناطق گرمسیری، مرطوب، کویری و صنعتی گزینهای ایدهآل محسوب میشود.
کاربردهای محصول
- اتصال پنلهای خورشیدی به یکدیگر
- اتصال استرینگهای خورشیدی
- اتصال پنل به جعبه کمباینر (Combiner Box)
- اتصال پنل به اینورترهای هیبرید
- نیروگاههای خورشیدی خانگی
- نیروگاههای خورشیدی صنعتی
- سیستمهای پمپاژ خورشیدی
- نیروگاههای آفگرید و ذخیرهسازی انرژی
مزایای استفاده از کانکتور MC4-RO
تحمل ولتاژ بالا تا 1500 ولت DC
این کانکتور برای نیروگاههای مدرن 1500 ولتی طراحی شده است.
مثال:
اگر 25 پنل 600 وات با ولتاژ کاری 50 ولت به صورت سری متصل شوند:
25 × 50 = 1250V
این کانکتور به راحتی توان تحمل چنین ولتاژی را دارد.
مقاومت بسیار پایین در محل اتصال
مقاومت الکتریکی کمتر از:
3 میلیاهم (mΩ)
باعث میشود:
- تلفات انرژی کاهش یابد.
- گرم شدن کانکتور به حداقل برسد.
- راندمان نیروگاه افزایش پیدا کند.
آببندی کامل IP67
کانکتور پس از نصب و قفل شدن کامل دارای درجه حفاظت IP67 است.
به این معنا که:
- نفوذ گردوغبار صفر است.
- در برابر باران شدید مقاوم است.
- در برابر رطوبت محیطی مقاوم است.
- مناسب نصب در فضای باز است.
مقاومت بالا در برابر آتش
مطابق استاندارد:
UL94-V0
در صورت بروز جرقه یا افزایش دما، شعله گسترش پیدا نمیکند و ایمنی سیستم افزایش مییابد.
تحمل دمای گسترده
محدوده دمای کاری:
40- تا 85+ درجه سانتیگراد
مناسب برای:
- مناطق کویری ایران
- جنوب کشور
- مناطق سردسیر
- نیروگاههای صنعتی
قفل مکانیکی قدرتمند
نیروی جدا شدن کانکتور:
بیش از 300 نیوتن
این ویژگی مانع از جدا شدن اتفاقی کانکتور در اثر:
- لرزش
- باد شدید
- کشش کابل
میشود.
مشخصات فنی کانکتور خورشیدی MC4-RO
| مشخصه | مقدار |
|---|---|
| مدل | MC4-RO |

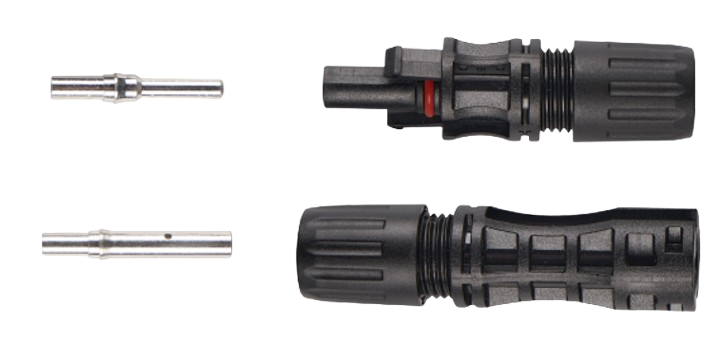

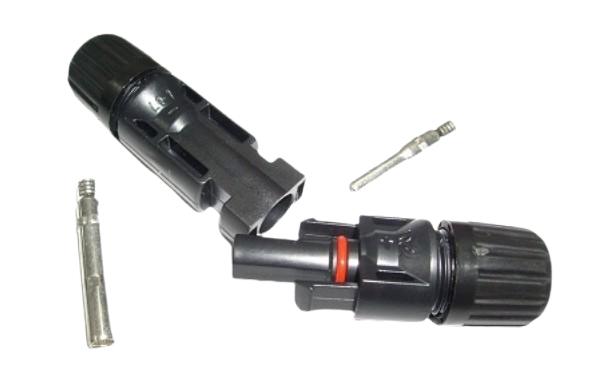

| نوع محصول | کانکتور کامل نری و مادگی |
| جنس بدنه عایق | پلیکربنات (PC) |
| جنس کنتاکت | مس با آبکاری قلع |
| مقاومت کنتاکت | کمتر از 3 میلیاهم |
| جریان نامی | 30 آمپر |
| ولتاژ نامی | 1500 ولت DC |
| ولتاژ تست | 6000 ولت |
| درجه حفاظت | IP67 |
| کلاس ایمنی | Class II |
| استاندارد ضدحریق | UL94-V0 |
| نیروی اتصال | کمتر از 50 نیوتن |
| نیروی جداسازی | بیش از 300 نیوتن |
| محدوده دمای کاری | 40- تا 85+ درجه سانتیگراد |
| سطح مقطع کابل قابل پشتیبانی | 2.5 تا 6 میلیمتر مربع |
| سایز کابل مناسب | 5.5 تا 7.2 میلیمتر |
| نوع اتصال | Crimp |
| گواهینامه | TÜV |
| بستهبندی | 1000 جفت در هر کارتن |
چرا استفاده از کانکتور استاندارد اهمیت دارد؟
در بسیاری از نیروگاههای خورشیدی، مشاهده شده که استفاده از کانکتورهای بیکیفیت باعث بروز مشکلات زیر شده است:
- افزایش دمای محل اتصال
- ذوب شدن سوکت
- ایجاد Arc Fault
- کاهش راندمان سیستم
- آتشسوزی در تابلوهای DC
استفاده از کانکتور MC4-RO با کنتاکت مسی قلعاندود و مقاومت بسیار پایین، احتمال بروز این مشکلات را به حداقل میرساند.
جمعبندی
کانکتور خورشیدی MC4-RO یک اتصالدهنده حرفهای و استاندارد برای سیستمهای خورشیدی تا ولتاژ 1500 ولت DC است که با بهرهگیری از کنتاکتهای مسی، درجه حفاظت IP67، مقاومت بسیار پایین و گواهینامه TÜV، گزینهای مناسب برای نیروگاههای خورشیدی خانگی، تجاری و صنعتی محسوب میشود. این محصول با سازگاری با کابلهای خورشیدی 2.5 تا 6 میلیمتر مربع، نصب آسان، ایمنی بالا و طول عمر زیاد را برای پروژههای فتوولتائیک تضمین میکند.
کلمات کلیدی سئو:
کانکتور MC4، کانکتور خورشیدی 1500 ولت، سوکت پنل خورشیدی، کانکتور استرینگ خورشیدی، کانکتور پنل خورشیدی IP67، MC4 Connector، کانکتور خورشیدی 30 آمپر، تجهیزات نیروگاه خورشیدی، کانکتور DC خورشیدی، سوکت خورشیدی استاندارد TÜV.
نقد و بررسی تخصصی کانکتور خورشیدی MC4-RO
آیا این کانکتور برای نیروگاههای خورشیدی حرفهای مناسب است؟
در نگاه اول شاید کانکتور MC4 قطعهای ساده به نظر برسد، اما در واقع یکی از مهمترین اجزای سیستمهای خورشیدی محسوب میشود. تجربه نشان داده است که بخش قابل توجهی از خطاها، افت راندمان و حتی آتشسوزی در نیروگاههای خورشیدی ناشی از اتصالات نامناسب و استفاده از کانکتورهای بیکیفیت است.
کانکتور MC4-RO با مشخصات فنی مناسب و پشتیبانی از ولتاژ 1500 ولت DC، در دسته کانکتورهای صنعتی قرار میگیرد و برای پروژههای خورشیدی خانگی، تجاری و نیروگاهی قابل استفاده است.
طراحی و کیفیت ساخت
اولین نکتهای که در این محصول جلب توجه میکند، استفاده از بدنه پلیکربنات (PC) مقاوم در برابر اشعه UV، رطوبت و شرایط محیطی سخت است.
در بسیاری از نیروگاههای خورشیدی که در مناطق کویری نصب شدهاند، تابش مستقیم آفتاب میتواند باعث شکنندگی پلاستیک کانکتورهای بیکیفیت شود. پلیکربنات به کار رفته در این محصول مقاومت بسیار بالاتری نسبت به پلاستیکهای معمولی دارد.
مزایا
✔ بدنه مستحکم
✔ مقاومت در برابر تابش خورشید
✔ مقاومت مکانیکی مناسب
✔ طول عمر بالا در فضای باز
نکته قابل توجه
در دیتاشیت اشارهای به مقاومت UV به صورت جداگانه نشده است؛ بنابراین برای پروژههای بسیار بزرگ بهتر است تأییدیه تولیدکننده نیز بررسی شود.
کیفیت اتصال الکتریکی
یکی از مهمترین فاکتورهای انتخاب کانکتور، مقاومت کنتاکت است.
در این محصول مقدار مقاومت اتصال کمتر از:
3mΩ
اعلام شده است.
این عدد بسیار مناسب است و باعث کاهش تلفات انرژی میشود.
مثال عملی
فرض کنید یک استرینگ خورشیدی:
-
ولتاژ: 800 ولت
-
جریان: 20 آمپر
داشته باشیم.
اگر از کانکتورهای بیکیفیت استفاده شود، تنها چند میلیاهم مقاومت اضافه میتواند باعث تولید گرما و کاهش راندمان شود.
در MC4-RO این مشکل تا حد زیادی کنترل شده است.
عملکرد در جریان بالا
جریان نامی:
30 آمپر
برای اکثر پنلهای خورشیدی جدید کاملاً مناسب است.
مثال
یک پنل 700 وات با مشخصات زیر:
-
Vmp = 42V
-
Imp = 16.7A
حتی اگر دو استرینگ موازی شوند:
16.7 × 2 = 33.4A
در چنین شرایطی باید طراحی مدار بررسی شود اما برای اکثر پروژههای متداول، جریان 30 آمپر کاملاً کافی است.
قابلیت استفاده در سیستمهای 1500 ولتی
این ویژگی یکی از نقاط قوت اصلی محصول محسوب میشود.
در گذشته اکثر کانکتورها برای:
1000V DC
طراحی میشدند.
اما امروزه بسیاری از نیروگاههای صنعتی از سیستمهای:
1500V DC
استفاده میکنند.
بنابراین این کانکتور برای نیروگاههای مدرن نیز مناسب است.
آببندی و مقاومت محیطی
درجه حفاظت:
IP67
نشان میدهد که محصول در برابر:
✔ گردوغبار
✔ بارندگی شدید
✔ رطوبت
✔ شرایط محیطی سخت
مقاومت بالایی دارد.
این ویژگی برای کشورهایی مانند ایران که دارای شرایط اقلیمی متنوع هستند اهمیت زیادی دارد.
مثال
در مناطق زیر این کانکتور عملکرد مناسبی خواهد داشت:
-
یزد
-
کرمان
-
سیستان و بلوچستان
-
بوشهر
-
خوزستان
-
گیلان
-
مازندران
مقاومت در برابر حرارت و آتش
استاندارد:
UL94-V0
یکی از مهمترین مزایای این محصول است.
این استاندارد نشان میدهد که در صورت ایجاد جرقه یا حرارت، شعله به سرعت خاموش میشود و گسترش پیدا نمیکند.
در سیستمهای DC خورشیدی که امکان وقوع Arc Fault وجود دارد، این موضوع اهمیت بسیار بالایی دارد.
مکانیزم قفلشونده
نیروی جداسازی:
بیش از 300 نیوتن
نشان میدهد که اتصال بسیار محکمی ایجاد میشود.
این موضوع به خصوص در نیروگاههایی که:
-
باد شدید دارند
-
لرزش سازه وجود دارد
-
کابلها تحت کشش هستند
بسیار مهم است.
بررسی نوع کنتاکت
کنتاکتها از:
مس قلعاندود (Tin Plated Copper)
ساخته شدهاند.
این انتخاب بسیار هوشمندانه است زیرا:
✔ رسانایی بالا
✔ مقاومت در برابر خوردگی
✔ کاهش اکسیداسیون
✔ عمر طولانی
را فراهم میکند.
بررسی نصب و اجرا
این کانکتور از نوع:
Crimp
است.
یعنی برای نصب صحیح باید از پرس مخصوص MC4 استفاده شود.
مزیت
اتصال بسیار مطمئن
نکته
در صورت استفاده از انبردست یا ابزار غیراستاندارد، کیفیت اتصال کاهش پیدا میکند.
نقاط قوت
✅ ولتاژ کاری 1500 ولت
✅ جریان نامی 30 آمپر
✅ استاندارد IP67
✅ مقاومت اتصال کمتر از 3mΩ
✅ بدنه پلیکربنات مقاوم
✅ کنتاکت مسی قلعاندود
✅ استاندارد ضدحریق UL94-V0
✅ گواهینامه TÜV
✅ مناسب پروژههای خانگی و صنعتی
✅ محدوده دمای کاری گسترده
نقاط ضعف
❌ عدم ذکر تعداد سیکل اتصال و جداسازی در دیتاشیت
❌ عدم اعلام مقاومت UV به صورت مستقل
❌ عدم اعلام میزان تحمل جریان لحظهای (Surge Current)
❌ عدم ارائه تست Salt Mist برای مناطق ساحلی
مقایسه با کانکتورهای ارزان بازار
| ویژگی | MC4-RO | کانکتورهای متفرقه |
|---|---|---|
| ولتاژ نامی | 1500V | معمولاً 1000V |
| جریان نامی | 30A | 20 تا 25A |
| استاندارد TÜV | دارد | اغلب ندارد |
| مقاومت اتصال | <3mΩ | نامشخص |
| ضدحریق UL94-V0 | دارد | معمولاً ندارد |
| IP67 | دارد | گاهی IP65 |
| عمر مفید | بالا | متوسط |
جمعبندی نهایی
کانکتور خورشیدی MC4-RO یک محصول صنعتی و استاندارد است که برای استفاده در نیروگاههای خورشیدی حرفهای طراحی شده است. ولتاژ نامی 1500 ولت، جریان 30 آمپر، مقاومت بسیار پایین، استاندارد IP67 و گواهینامه TÜV باعث میشود این محصول گزینهای مطمئن برای طراحان و مجریان نیروگاههای خورشیدی باشد.
اگر قصد اجرای یک سیستم خورشیدی دارید که قرار است بیش از 20 سال در فضای باز کار کند، استفاده از یک کانکتور استاندارد مانند MC4-RO میتواند از بروز مشکلاتی مانند افزایش دما، افت راندمان، جرقه الکتریکی و خرابی زودهنگام جلوگیری کند.
امتیاز شاپ ورتر
⭐⭐⭐⭐⭐ 4.7 از 5
-
کیفیت ساخت: 4.8/5
-
ایمنی: 5/5
-
کیفیت اتصال: 4.8/5
-
ارزش خرید: 4.7/5
-
امکانات فنی: 4.6/5
-
مناسب پروژههای حرفهای: 5/5
پیشنهاد خرید: مناسب برای نیروگاههای خورشیدی خانگی، تجاری، صنعتی، آفگرید، هیبرید و متصل به شبکه تا سطح ولتاژ 1500 ولت DC.
