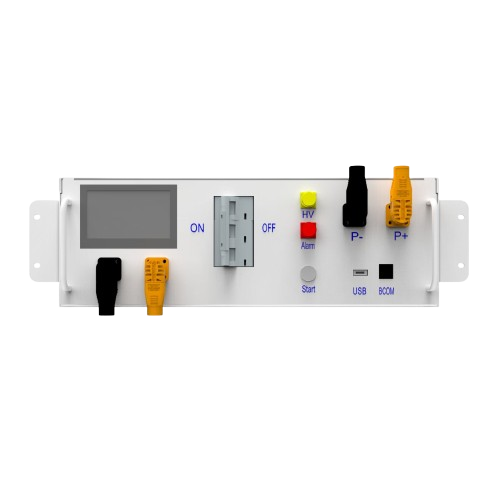

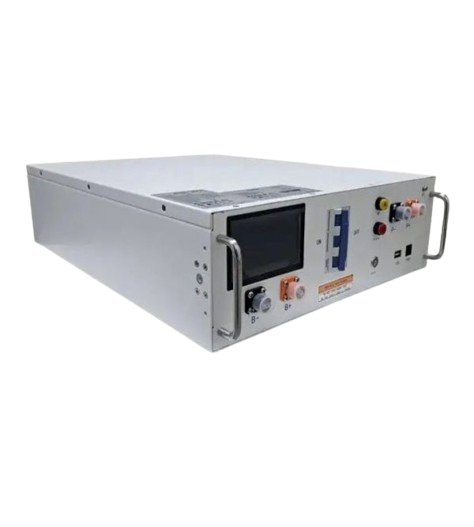

جعبه کنترل ولتاژ بالا (BMS HV)

Deye BMU برای BOS-G — HVB750V / 100A-EU

یک کنترل‌کنندهٔ HV (High-Voltage) برای خوشه‌های باتری BOS-G —
وظیفه‌اش مدیریت شارژ/دشارژ، هماهنگی با اینورتر/سیستم، و ایمنی در سیستم‌های انرژی ذخیره‌سازی ولتاژ بالا است.

مشخصات کلیدی (خلاصه — برای درج در صفحه محصول)

• ولتاژ کاری (محدوده ولتاژ کاری): 120 … 750 ولت DC .

• جریان اسمی شارژ/دشارژ (جریان اسمی): 100 A .

• حداکثر charge/discharge current (جریان بیشینه): ≈125 A (حداکثر) .

• ورودی DC aux (برق کمکی): 12 ± 2% V / 4.15 A (برای مدار کنترل/فن/الکترونیک).

• پورت‌های ارتباطی: CAN2.0 / RS485 (برای هماهنگی با ماژول‌ها و اینورتر).

• دمای کاری: معمولاً −20°C تا +65°C برای HVB (ماژول باتری BOS-G خود ماژول‌ها محدوده ویژه شارژ/دشارژ دارند که در دفترچه آمده).

• محافظت‌ها: حفاظت در برابر اضافه‌بار، اضافه‌ولتاژ، ولتاژ معکوس، دمای بالا/پایین، قطع/تعادل سلولی و (در برخی از پیکربندی‌ها) AFCI / surge.

• سازگاری/هدف: طراحی شده برای کار با خانواده BOS-G ماژول‌های Deye (پیکربندی‌های سری/موازی ماژول).

تفسیر تخصصی هر زبان — به زبان ساده + مثالهای عددی

1) محدوده ولتاژ کاری 120–750 V DC — یعنی چه؟ چرا مهم است؟

این بازه می‌گوید HVB750V می‌تواند روی خوشه‌هایی که مجموع ولتاژشان بین 120 ولت تا 750 ولت باشد کار کند. در عمل یعنی می‌توانی ماژول‌های 51.2 ولت (پِک‌های BOS-G هر کدام اسمی ≈ 51.2 ولت، 5.12 کیلووات ساعت) را سری ببندی تا به برق مطلوب برسی.

رشته‌های (محاسبه‌گام‌به‌گام):

• هر ماژول BOS-G ≈ 51.2 V (اسمی) .

• اگر 12 ماژول سری کنیم: 12 × 51.2 = ؟

  • ۵۱.۲ × ۱۰ = ۵۱۲.۰

  • ۵۱.۲ × ۲ = ۱۰۲.۴

  • جمع = 512.0 + 102.4 = 614.4 V → داخل محدوده‌ی 120–750 V و یک پیکربندی معمول (مثلاً تا ≈61.44 kWh).

نکته مهم: دیتاشیت BOS-G توصیه تنظیمات پیکربندی تا 12 ماژول در سری را نشان می دهد. همیشه از دستورالعمل های سازنده پیروی کن تا Voc، کنترل کنترل و BMS از محدوده خارج نمی شود.

2) جریان اسمی 100 A — معنی عملی و تبدیل به توان DC

جریان بهتنهایی است؛ برای اینکه خروجی واقعی را بفهمیم، آن را در ولتاژ کاری ضرب می کنیم (P = V × I).

مثال‌ها (محاسبه گام‌به‌گام):

• اگر سیستم در 400 V کار کند و جریان اسمی 100 A داشته باشید:

  • P = V × I = 400 × 100 = 40000 W = 40 کیلو وات .

• اگر سیستم در ولتاژ 750 V کار کند:

  • P = 750 × 100 = 75000 W = 75 کیلو وات .

توضیح کاربردی برای مشتری: یعنی این کنترل‌باکس می‌تواند در ولتاژهای معمول HV، تا حدود 40–75 کیلووات DC را به صورت ایمن مدیریت کند (بسته به سیستم ولتاژ). این مقدار، هنگام انتخاب اینورتر یا طراحی سیستم، معیار تعیین کننده است.

3) جریان ماکزیمم ≈125 A — کاربرد کاربردی دارد که؟

این عدد «تا کوتاه» یا شرایط پیک را پوشش می‌دهد. برای مثال در زمان راه‌اندازی اینورترها یا جریان‌های لحظه‌ای، سیستم ممکن است تا 125 را تحمل کند.

محاسبه مقدار توان لحظه‌ای: 750 ولت × 125 A =

• ۷۵۰ × ۱۰۰ = ۷۵۰۰۰

• ۷۵۰ × ۲۵ = ۱۸,۷۵۰

• جمع = 93,750 W ≈ 93.75 kW .

نتیجه: در طراحی باید هم جریان اسمی و هم جریان ماکزیم را در نظر بگیری — کابل کشی، کلیدها و حفاظت‌ها باید برای جریان‌های پیک نیز آماده باشند.

4) ورودی DC Aux — برق کمکی 12V / 4.15A

این ورودی برای روشن نگه داشتن مدار کنترل، منطق و اجزای کم‌ولتاژ (مانند فن‌ها، نمایشگر، ماژول‌های ارتباطی) استفاده می‌شود.
یعنی حتی اگر قسمت HV خاموش شود، مدار کنترل به یک منبع 12V نیاز دارد تا اطلاعات و BMS را حفظ کند.

5) ارتباطات: CAN / RS485 — چرا حیاتی است؟

این پورت‌ها برای ارتباط بین HVB و ماژول‌های باتری BOS-G و همچنین اینورتر/EMS مورد نیازند. بدون ارتباط صحیح، BMS نمی‌تواند سل‌ها را بالانس کند یا وضعیت ایمنی را به اینورتر اعلام کند. همیشه مطمئن شو کابل‌ها و کنترل پروتکل (baudrate, termination) طبق دفترچه مقداردهی شده‌اند.

6) حفاظتی که محصول انجام می دهد (برای فروش بگو اینها را می‌خرید)

• خودکار در اضافه کردن ولتاژ یا اضافهجریان.

• موازنه و مانیتورینگ ولتاژ هر استرینگ و هشدار سل.

• بررسی دقیق و قطع برای جلوگیری از کارکرد در شرایط خطرناک.

• سازوکارهای هشدار و shutdown برای جلوگیری از آتش یا آسیب به ماژول.

محصول:

• ایمنی بالا: BMS مخصوص HV یعنی خطرات مربوط به آرایش‌های سری (عدم عملکرد سلولی، ولتاژ بیش از حد) به شدت کاهش می‌یابد.

• سیستم‌های مناسب تجاری و خانگی بزرگ که از ماژول BOS-G تشکیل می‌شوند .

• نصب سریع‌تر و یکپارچه: مخصوص BOS-G طراحی شده — زمان مهندسی و هماهنگی کمتر.

• فنی و ضمانت: پشتیبانی تعدادی از فروشندگان رسمی نسخه‌های با گارانتی و سرویس ارائه می‌دهند.

موارد کاربردی

• نیروگاههای خورشیدی فروشگاهی یا تجاری کوچک تا متوسط.

• پروژه های C&I که به ذخیره سازی مدولار و ولتاژ بالا نیاز دارند.

• سایتهایی که می‌خواهند از فضا و کابل کشی با ولتاژ بالاتر بهره‌برداری کنند (جریان کاهش → کابل نازک‌تر → صرفه‌جویی هزینه).

نکات نصب و هشدارهای ایمنی

1. نصب فقط توسط نصاب مجاز/مجرب. دفترچه نصب BOS-G را به دقت پیروی کنید.

2. بررسی سازگاری ماژول‌ها: تعداد و نوع ماژول‌هایی که در سری می‌گذارید، مطابق با راهنمای دی انتخاب کن (مثلاً پیکربندی‌های رایج 3–12 ماژول).

3. خنک‌کاری و تهویه: در محل‌های در بسته یا محیط اطراف، مراقب یا نورهای دمایی باش.

4. بررسی IP و محل نصب: ماژول باتری و جعبه HV ممکن است IP متفاوت باشد — قبل از سفارش محل نصب را با ما یا دفترچه کنترل کن.

5. کابل‌ها و فیوزها: اندازه کابل، فیوز DC و کلید ایزوله‌کننده باید بر اساس جریان اسمی و پیک انتخاب شوند (به ویژه برای جریان 100–125 A).

پیشنهاد

"جعبه کنترل ولتاژ بالا Deye HVB750V/100A-EU
راه حل ایمن و شناسایی پذیر برای سیستم های ذخیره سازی پروژه های تجاری و خانگی بزرگ، نصب سریع، ارتباط CAN/RS485، و حفاظت کامل.

سوالات متداول مشتریان (سوالات متداول)

سئوال : آیا این کنترل‌باکس با اینورترهای بازار سازگار است؟
ج: این واحد مخصوص پیکربندی خانواده BOS-G طراحی شده است. برای سازگاری با اینورترهای غیر-Deye حتماً از پشتیبانی فنی ما یا دفترچه نصب استفاده کنید
(پورت‌های CAN/RS485 ملاک ارتباط‌اند).

س: چند ماژول BOS-G می‌توانم سری بزنم؟
ج: دفترچه BOS-G پیکربندی‌های رایج (مثلاً تا 12 ماژول سری در بسیاری از کانفیگ‌ها) را نشان می‌دهد؛
همیشه قبل از بستن سری، مقدار Voc و توصیه‌های سازنده را بررسی کن.

س: آیا برای فضای باز مناسب است؟
ج: محافظت (IP) ممکن است قبل از ماژول باتری و کنترل باکس متفاوت باشد — از نصب محل، مشخصات IP موردنظر را چک کن.

پیشنهاد نهایی

HVB750V/100A-EU — جعبه کنترل ولتاژ بالا Deye برای BOS-G
«ایمن، قابل‌اعتماد و آماده‌سازی پروژه‌های ولتاژ بالا — مدیریت تا 750 V DC و 100 A اسمی. مناسب برای نصب های تجاری و خانگی بزرگ. شامل پورت‌های CAN/RS485 و حفاظت کامل باتری. برای مشاوره طراحی سیستم و قیمت با ما تماس بگیرید.
