باتری 5 کیلووات  لیتیوم ولتاژ بالا Felicitysolar FLH48100UG2

معرفی کامل محصول

Felicitysolar FLH48100UG2 یک ماژول باتری لیتیوم فسفات آهن LiFePO₄ با ظرفیت نامی 5.12kWh، ولتاژ نامی 51.2V و ظرفیت 100Ah است که برای ساخت سیستم‌های ذخیره‌سازی انرژی High Voltage طراحی شده است.

این محصول در واقع یک ماژول باتری مستقل Low Voltage معمولی نیست؛ بلکه به‌صورت ماژولار و سری‌شونده طراحی شده تا چندین ماژول FLH48100UG2 در کنار کنترلر و رک مربوطه، یک بانک باتری ولتاژ بالا برای سیستم‌های ذخیره‌سازی انرژی تجاری، صنعتی و Hybrid ایجاد کنند.

طبق دیتاشیت، امکان استفاده از 5 تا حداکثر 17 ماژول باتری در یک رشته سری وجود دارد و ظرفیت یک رشته از 25.6kWh تا 87.04kWh قابل افزایش است. همچنین سازنده امکان اتصال حداکثر 16 کلاستر به‌صورت موازی را اعلام کرده که ظرفیت کل سیستم را تا حدود 1.3MWh می‌رساند.

طراحی High Voltage؛ نقطه قوت اصلی FLH48100UG2

مهم‌ترین ویژگی این محصول، ساختار High Voltage Lithium Battery است.

هر ماژول دارای ولتاژ نامی:    51.2V      است.

اما با اتصال چند ماژول به‌صورت سری، ولتاژ کل بانک باتری افزایش پیدا می‌کند.

برای مثال:     5 × 51.2V = 256V

و:      12 × 51.2V = 614.4V

و در حداکثر پیکربندی اعلام‌شده:     17 × 51.2V = 870.4V

بنابراین FLH48100UG2 می‌تواند بخشی از یک سیستم ذخیره‌سازی انرژی با ولتاژ بسیار بالاتر از باتری‌های 48V رایج باشد.

ظرفیت انرژی هر ماژول

ظرفیت نامی هر ماژول:   5.12kWh     است.

این ظرفیت از ترکیب:      51.2V × 100Ah = 5120Wh      به دست می‌آید.

بنابراین:      5.12kWh = 5120Wh     است.

این مقدار، ظرفیت انرژی نامی یک ماژول FLH48100UG2 است.

مشخصات اصلی باتری

پیکربندی باتری از 5 تا 17 ماژول

یکی از مزایای مهم FLH48100UG2، ساختار ماژولار آن است.

طبق دیتاشیت، چهار حالت اصلی برای تعداد ماژول‌ها ارائه شده است:

نکته بسیار مهم

حداکثر پیکربندی 17 ماژولی در دیتاشیت با یک یادداشت همراه است: سازنده اعلام کرده نرم‌افزار پشتیبان 17 BMS به‌صورت سری در حال توسعه بوده است.

بنابراین در زمان سفارش باید نسخه نرم‌افزار و سازگاری واقعی 17 ماژول با سیستم کنترل مربوطه بررسی شود.

سیستم 5 ماژولی؛ ظرفیت 25.6kWh

با نصب 5 ماژول:   25.6kWh     ظرفیت نامی ایجاد می‌شود.

ولتاژ نامی:   256V   و محدوده ولتاژ کاری:   232 تا 288V   خواهد بود.

این پیکربندی می‌تواند برای پروژه‌هایی که به یک سیستم High Voltage با ظرفیت متوسط نیاز دارند مناسب باشد.

سیستم 8 ماژولی؛ ظرفیت 40.96kWh

در پیکربندی 8 ماژولی:   40.96kWh   ظرفیت نامی خواهیم داشت.

ولتاژ نامی:    409.6V   و محدوده عملیاتی:   371.2 تا 460.8V   است.

این پیکربندی برای پروژه‌هایی که به ظرفیت بالاتر Backup نیاز دارند، نسبت به ساختار 5 ماژولی گزینه بزرگ‌تری محسوب می‌شود.

سیستم 12 ماژولی؛ ظرفیت 61.44kWh

با 12 ماژول:    61.44kWh     ظرفیت نامی ایجاد می‌شود.

ولتاژ نامی:    614.4V    و محدوده ولتاژ عملیاتی:     556.8 تا 691.2V     است.

این پیکربندی یکی از حالت‌های مهم برای سیستم‌های ذخیره انرژی تجاری و صنعتی است.

سیستم 17 ماژولی؛ ظرفیت 87.04kWh

در صورت استفاده از 17 ماژول:   87.04kWh      ظرفیت نامی به دست می‌آید.

ولتاژ نامی:   870.4V  و محدوده ولتاژ سیستم:   788.8 تا 979.2V   خواهد بود.

اما همان‌طور که اشاره شد، خود دیتاشیت درباره پشتیبانی نرم‌افزاری از 17 BMS به‌صورت سری یادداشت دارد؛ بنابراین این پیکربندی باید هنگام سفارش به‌طور مشخص تأیید شود.

قابلیت اتصال چند کلاستر

Felicitysolar برای این سری فقط یک رک باتری کوچک طراحی نکرده است.

طبق دیتاشیت:  هر کلاستر:      16 Battery Pack در سری

و:

حداکثر سیستم:      16 Cluster به‌صورت موازی     قابل پشتیبانی است.

ظرفیت اعلام‌شده برای یک کلاستر:       81.92kWh

و ظرفیت کل سیستم:      حدود 1.3MWh     است.

این قابلیت باعث می‌شود ساختار FLH بتواند از پروژه‌های متوسط به سمت سیستم‌های ذخیره انرژی بزرگ‌تر توسعه پیدا کند.

فناوری باتری LiFePO₄

FLH48100UG2 از شیمی:      Lithium Iron Phosphate – LiFePO₄     استفاده می‌کند.

LiFePO₄ یکی از شیمی‌های متداول در سیستم‌های ذخیره انرژی ثابت است و انتخاب آن برای ESS با نیاز به سیکل‌های مکرر، طول عمر و پایداری مناسب اهمیت دارد.

در این محصول نیز سازنده عمر سیکلی:         ≥6000 Cycles              را اعلام کرده است.

عمر سیکلی حداقل 6000 سیکل

یکی از مشخصات مهم این باتری:       ≥6000 Cycles        است.

البته این عدد باید با شرایط تست دیتاشیت تفسیر شود.

سازنده شرایط تست را به این صورت اعلام کرده:       0.5C Charging/Discharging @25±2°C، 90% SOC، 70% DOD

بنابراین نباید عبارت «6000 سیکل» را بدون توجه به شرایط تست، به معنای 6000 سیکل در هر شرایط عملیاتی دانست.

این نکته برای صفحه محصول حرفه‌ای شاپ ورتر اهمیت زیادی دارد.

عمق دشارژ 90 درصد

FLH48100UG2 دارای:      DOD = 90%      است.

یعنی در طراحی سیستم می‌توان تا 90 درصد ظرفیت نامی را به‌عنوان محدوده دشارژ تعریف‌شده در نظر گرفت.

برای مثال، یک ماژول:      5.12kWh      داریم.

90 درصد آن:      4.608kWh      خواهد بود.

بنابراین انرژی تئوری متناظر با 90% DOD حدود 4.61kWh است.

در سیستم واقعی، انرژی قابل تحویل به بار به راندمان اینورتر، کابل‌ها، BMS، دما، توان بار و شرایط SOC نیز وابسته خواهد بود.

مثال محاسباتی؛ یک ماژول

فرض کنیم یک ماژول 5.12kWh داشته باشیم.

اگر DOD برابر 90% باشد:     5.12 × 0.90 = 4.608kWh

پس حدود:      4.61kWh

انرژی تئوری در محدوده 90% DOD قرار می‌گیرد.

اگر بار:     2kW

باشد:       4.608 ÷ 2 = 2.304 ساعت

یعنی در شرایط ایده‌آل حدود:     2 ساعت و 18 دقیقه

انرژی تئوری برای بار 2kW وجود خواهد داشت.

در عمل، مدت زمان کمتر خواهد بود زیرا راندمان تبدیل انرژی و سایر محدودیت‌ها باید در نظر گرفته شوند.

مثال 12 ماژول برای یک سیستم Backup

فرض کنیم از:        12 × FLH48100UG2          استفاده کنیم.

ظرفیت اسمی:       61.44kWh         خواهد بود.

در 90% DOD:         61.44 × 0.90 = 55.296kWh

انرژی تئوری قابل استفاده:       حدود 55.3kWh

خواهد بود.

اگر بار ضروری:       20kW

باشد:      55.3 ÷ 20 ≈ 2.76 ساعت

بنابراین در شرایط ایده‌آل، حدود:       2 ساعت و 45 دقیقه          انرژی در اختیار داریم.

در پروژه واقعی باید راندمان سیستم نیز لحاظ شود.

جریان شارژ و دشارژ

جریان شارژ و دشارژ توصیه‌شده:          50A        است.

حداکثر جریان پیوسته شارژ/دشارژ:      100A       اعلام شده است.

اما دیتاشیت صراحتاً اشاره می‌کند که حداکثر جریان و توان پیوسته شارژ/دشارژ تحت تأثیر:

• دما
• SOC

قرار دارد.

بنابراین 100A را نباید بدون بررسی شرایط عملیاتی به عنوان یک مقدار ثابت در تمام شرایط در نظر گرفت.

BMS هوشمند داخلی

باتری به:    Smart BMS       مجهز است.

BMS وظیفه مدیریت و حفاظت سلول‌ها و عملکرد باتری را بر عهده دارد.

طبق دیتاشیت، سیستم حفاظت شامل:

• Smart BMS
• Breaker
• Fuse

است.

وجود این لایه‌های حفاظتی برای یک سیستم باتری High Voltage اهمیت بسیار زیادی دارد.

ارتباطات RS485 و CAN

FLH48100UG2 از رابط‌های ارتباطی:           RS485     و      CAN        پشتیبانی می‌کند.

این رابط‌ها برای ارتباط باتری با تجهیزات کنترل، اینورتر و سیستم مدیریت انرژی مورد استفاده قرار می‌گیرند.

در پروژه‌های ESS، ارتباط صحیح BMS و اینورتر بسیار مهم است؛ بنابراین هنگام استفاده از این باتری با اینورترهای مختلف باید پروتکل ارتباطی و Compatibility بررسی شود.

نمایشگر LED + LCD

باتری به:       LED + LCD      مجهز است.

این ویژگی امکان مشاهده وضعیت سیستم و تشخیص وضعیت ماژول‌ها را ساده‌تر می‌کند.

در بروشور همچنین ذکر شده است که سیستم می‌تواند ماژول باتری معیوب را روی نمایشگر LCD سریعاً شناسایی کند.

این قابلیت برای سرویس و نگهداری سیستم‌های چندماژولی اهمیت زیادی دارد.

مانیتورینگ Wi-Fi و Felicity Smart Cloud

یکی از قابلیت‌های اعلام‌شده برای سری FLH       :       Wi-Fi Monitoring     و   Felicity Smart Cloud Monitoring System     است.

این ویژگی امکان مانیتورینگ وضعیت سیستم را از طریق پلتفرم‌های مربوطه فراهم می‌کند.

برای پروژه‌های تجاری و صنعتی، مانیتورینگ آنلاین می‌تواند در پایش:

• وضعیت باتری
• عملکرد سیستم
• خطاها
• وضعیت شارژ
• وضعیت دشارژ

مفید باشد.

سیستم اطفای حریق Aerosol

یکی از ویژگی‌های مهمی که سازنده برای سری FLH معرفی کرده است:     Aerosol Fire Extinguishing System       است.

وجود سیستم اطفای حریق داخلی، یک قابلیت مهم برای تجهیزات ذخیره انرژی لیتیومی محسوب می‌شود.

البته وجود این سیستم به معنی بی‌نیازی پروژه از طراحی کامل ایمنی، تهویه، حفاظت الکتریکی و الزامات آتش‌نشانی نیست.

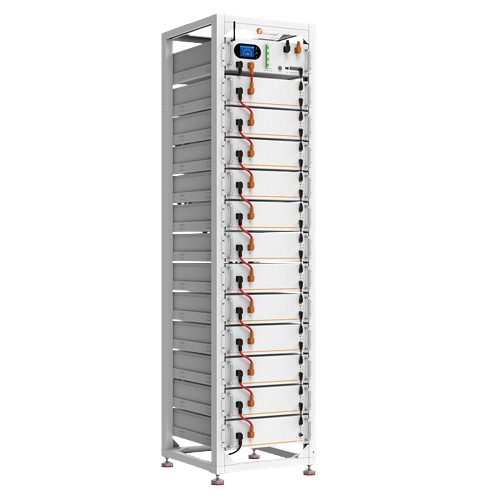

طراحی Rack-Mount

FLH48100UG2 برای:     Rack-Mounting         طراحی شده است.

این ساختار باعث می‌شود چندین ماژول درون رک به شکل مرتب و مهندسی‌شده قرار گیرند.

طبق بروشور، رک‌ها در چند طبقه طراحی شده‌اند و سیستم دارای Grounding یکپارچه است.

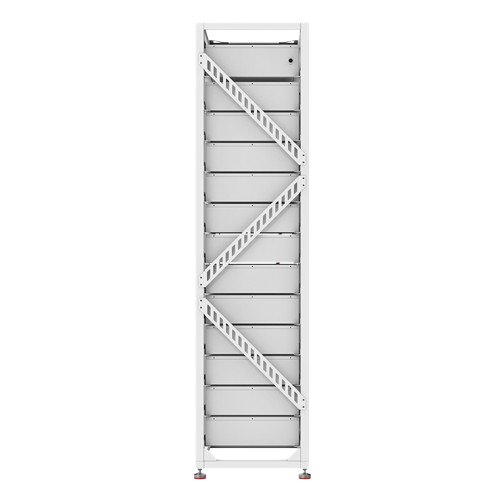

رک FLH48100R13G2

در دیتاشیت یکی از رک‌های معرفی‌شده:      FLH48100R13G2       است.

ابعاد محصول:     590 × 532 × 2087.5mm

وزن تقریبی محصول:      49kg

و وزن بسته‌بندی:      57kg

اعلام شده است.

رک FLH48100R9G2

رک دیگر معرفی‌شده در دیتاشیت:     FLH48100R9G2     است.

ابعاد:      590 × 532 × 1515.5mm

وزن تقریبی:     37.7kg

و وزن بسته‌بندی:     43.2kg

است.

انتخاب رک باید بر اساس تعداد ماژول‌های موردنیاز پروژه انجام شود.

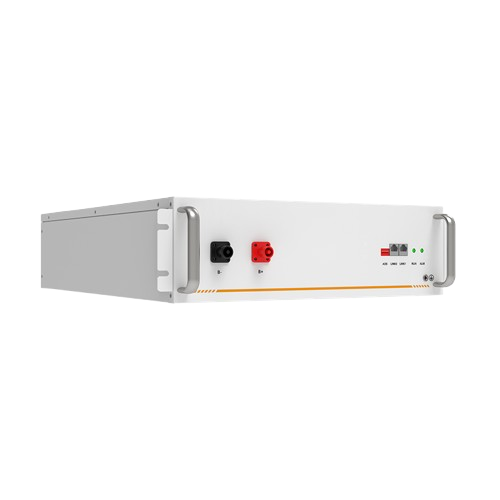

ابعاد و وزن ماژول باتری

خود ماژول FLH48100UG2 دارای ابعاد:      482.6 × 565 × 133mm      است.

وزن تقریبی:     41.3kg

و وزن بسته‌بندی:      45kg

اعلام شده است.

بنابراین هنگام طراحی اتاق باتری، حمل، نصب و سرویس باید وزن هر ماژول و تعداد کل ماژول‌ها در نظر گرفته شود.

کنترل ماژول FLH48100UCG2

در کنار ماژول‌های باتری، دیتاشیت یک Control Module با مدل:       FLH48100UCG2        را نیز معرفی می‌کند.

ابعاد کنترل ماژول:      482.6 × 565 × 150mm

وزن تقریبی:       10.3kg

و وزن بسته‌بندی:      16.7kg     است.

این قطعه بخشی از معماری سیستم باتری High Voltage است و نباید هنگام سفارش سیستم صرفاً تعداد Battery Moduleها در نظر گرفته شود.

درجه حفاظت IP21

برای محفظه باتری:     IP21      اعلام شده است.

این یعنی محل نصب باید به‌صورت مناسب انتخاب شود و باتری نباید بدون بررسی شرایط محیطی در معرض مستقیم آب و شرایط نامناسب محیطی قرار گیرد.

برای نصب Indoor یا محیط کنترل‌شده، این مشخصه اهمیت ویژه‌ای دارد.

محدوده دمای کاری

طبق دیتاشیت:

دمای شارژ:      0 تا +55°C

دمای دشارژ:     -20 تا +55°C

است.   بنابراین باتری برای دمای نسبتاً گسترده‌ای از شرایط کاری طراحی شده است، اما محدوده مجاز شارژ و دشارژ یکسان نیست.

این تفاوت بسیار مهم است.

مثلاً در دمای زیر صفر، طبق دیتاشیت محدوده دشارژ گسترده‌تر از محدوده مجاز شارژ است.

دمای نگهداری

محدوده دمای ذخیره‌سازی:      0 تا +35°C     اعلام شده است.

بنابراین شرایط انبارداری باید با مشخصات سازنده مطابقت داشته باشد.

رطوبت کاری

محدوده رطوبت:      5% تا 90%      است.

با این حال، برای طراحی نهایی محل نصب باید شرایط واقعی محیط، احتمال میعان و تهویه نیز بررسی شود.

ارتفاع نصب

ارتفاع مجاز اعلام‌شده:       ≤2000m      است.

در پروژه‌هایی که سایت در ارتفاع بالاتر از 2000 متر قرار دارد، باید شرایط عملکرد تجهیزات با سازنده بررسی شود.

استانداردها و گواهی‌ها

طبق دیتاشیت، این محصول با استانداردها و الزامات زیر معرفی شده است:

CE

IEC 62619

UN38.3

استاندارد IEC 62619 برای باتری‌های لیتیومی صنعتی اهمیت ویژه‌ای دارد و UN38.3 نیز به الزامات مرتبط با حمل‌ونقل باتری‌های لیتیومی مربوط است.

گارانتی

در دیتاشیت:       10 Year Warranty      ذکر شده است.

با این حال، خود سازنده تأکید کرده است که شرایط دقیق گارانتی باید مطابق:      Felicitysolar's Warranty Policy     بررسی شود.

بنابراین در صفحه فروشگاه بهتر است عبارت «گارانتی 10 ساله» همراه با توضیح مطابق شرایط و سیاست گارانتی سازنده درج شود، نه اینکه به‌صورت مطلق و بدون قید بیان شود.

یک سیستم چندماژوله چگونه ساخته می‌شود؟

ساختار کلی را می‌توان به شکل زیر در نظر گرفت:

Battery Module 1
↓
Battery Module 2
↓
Battery Module 3
↓
...
↓
Battery Module N
↓
Control Module / BMS
↓
High Voltage System
↓
Hybrid / Energy Storage Inverter

در این ساختار، چند ماژول 51.2V به‌صورت سری قرار می‌گیرند تا ولتاژ سیستم به محدوده مورد نیاز اینورتر برسد.

چرا High Voltage برای سیستم‌های بزرگ بهتر است؟

فرض کنیم یک سیستم باید حدود:    50kW     توان از باتری دریافت کند.

در یک باتری 51.2V، جریان تئوری بسیار زیادی لازم است:

50,000 ÷ 51.2 ≈ 977A

اما در سیستم حدود:

614.4V

جریان تئوری:

50,000 ÷ 614.4 ≈ 81A

خواهد بود.

البته این محاسبه ایده‌آل است و راندمان و شرایط واقعی را در نظر نمی‌گیرد، اما به‌خوبی نشان می‌دهد چرا معماری High Voltage برای سیستم‌های توان بالا جذاب است.

مزیت‌های اصلی FLH48100UG2

1. معماری High Voltage

مناسب سیستم‌های ذخیره انرژی با توان بالاتر.

2. فناوری LiFePO₄

مناسب کاربردهای Energy Storage.

3. ظرفیت 5.12kWh برای هر ماژول

امکان طراحی سیستم به‌صورت ماژولار.

4. امکان سری کردن چندین ماژول

از 5 ماژول تا پیکربندی‌های بالاتر.

5. ظرفیت کلاستر بالا

تا 81.92kWh برای کلاستر معرفی‌شده.

6. قابلیت توسعه سیستم

تا 16 کلاستر موازی و ظرفیت حدود 1.3MWh طبق دیتاشیت.

7. Smart BMS

برای مدیریت و حفاظت باتری.

8. Breaker + Fuse

حفاظت داخلی.

9. RS485 و CAN

برای ارتباط با سیستم کنترل.

10. Wi-Fi و Smart Cloud

برای مانیتورینگ.

11. LCD + LED

برای مشاهده وضعیت و تشخیص خطا.

12. Aerosol Fire Extinguishing

برای افزایش ایمنی سیستم.

13. Rack-Mount

مناسب پروژه‌های چندماژوله.

14. عمر سیکلی ≥6000

طبق شرایط تست اعلام‌شده سازنده.

15. گارانتی 10 ساله

مطابق شرایط Warranty Policy.

این باتری برای چه پروژه‌هایی مناسب است؟

FLH48100UG2 به‌خصوص برای پروژه‌هایی مناسب است که نیاز به:

Solar + Storage

یا:

Hybrid + Battery

یا:

Backup + Energy Storage

دارند.

کاربردهای مناسب می‌تواند شامل:

• کارخانه‌ها
• کارگاه‌های صنعتی
• ساختمان‌های تجاری
• فروشگاه‌ها
• هتل‌ها
• مراکز درمانی
• مزارع
• پروژه‌های خورشیدی
• سیستم‌های Backup
• پروژه‌های C&I ESS

باشد.

این باتری برای چه پروژه‌هایی مناسب نیست؟

این محصول برای یک سیستم کوچک خانگی که مثلاً تنها چند کیلووات توان و چند ساعت Backup نیاز دارد، ممکن است از نظر اقتصادی و فنی بیش از نیاز باشد.

همچنین نباید آن را مانند یک باتری 48V / 51.2V مستقل در هر پروژه‌ای استفاده کرد.

این محصول اساساً برای ایجاد High Voltage Battery System طراحی شده و انتخاب آن باید بر اساس سازگاری با اینورتر و معماری سیستم انجام شود.

نکته مهم در خرید از شاپ ورتر

هنگام خرید FLH48100UG2 باید فقط عبارت:

«باتری 5.12kWh»

را ملاک قرار نداد.

باید مشخص شود که مشتری به چه سیستمی نیاز دارد:

چند Battery Module؟

چه Control Module؟

چه Rack؟

چه تعداد ماژول سری؟

چه اینورتری؟

چه ولتاژ باتری؟

چه ظرفیت Backup؟

چه توان شارژ و دشارژ؟

این موارد باید قبل از سفارش نهایی مشخص شوند.

جمع‌بندی تخصصی

Felicitysolar FLH48100UG2 یک ماژول باتری 5.12kWh / 51.2V / 100Ah LiFePO₄ است که با هدف ساخت سیستم‌های ذخیره انرژی High Voltage طراحی شده است.

ویژگی اصلی آن، امکان ترکیب چند ماژول در ساختار سری و ایجاد بانک باتری با ولتاژهای 256V، 409.6V، 614.4V و تا 870.4V در پیکربندی‌های معرفی‌شده است.

در سطح سیستم، قابلیت توسعه تا 16 کلاستر موازی و ظرفیت حدود 1.3MWh طبق دیتاشیت، FLH را از یک باتری ساده خانگی فراتر می‌برد و آن را به یک راهکار قابل استفاده در پروژه‌های Commercial & Industrial Energy Storage تبدیل می‌کند.

وجود Smart BMS، ارتباط CAN و RS485، مانیتورینگ Wi-Fi و Felicity Smart Cloud، نمایشگر LED+LCD، فیوز و بریکر داخلی، سیستم اطفای حریق Aerosol، طراحی Rack-Mount و عمر سیکلی ≥6000 سیکل از مهم‌ترین ویژگی‌های این محصول هستند.

مشخصات کلیدی برای نمایش در ابتدای صفحه محصول شاپ ورتر

Felicitysolar FLH48100UG2

• 🔋 تکنولوژی: LiFePO₄
• ⚡ انرژی هر ماژول: 5.12kWh
• 🔌 ولتاژ نامی: 51.2V
• 🔋 ظرفیت: 100Ah
• 🔗 قابلیت اتصال سری: 5 تا 17 ماژول
• ⚡ ظرفیت یک رشته: 25.6 تا 87.04kWh
• 🔋 DOD: 90%
• 🔄 عمر سیکلی: ≥6000 Cycles
• 🌡 شارژ: 0 تا +55°C
• 🌡 دشارژ: -20 تا +55°C
• 🛡 حفاظت: Smart BMS + Breaker + Fuse
• 📡 ارتباط: RS485 / CAN
• 📶 مانیتورینگ: Wi-Fi / Felicity Smart Cloud
• 🔥 سیستم اطفای حریق: Aerosol
• 🗄 نصب: Rack-Mounting
• 💧 درجه حفاظت: IP21
• 📜 استانداردها: CE / IEC 62619 / UN38.3
• 🛡 گارانتی: 10 سال، مطابق شرایط سازنده
• 🏭 کاربرد: Residential / Commercial / Industrial Energy Storage
• 🚀 ظرفیت سیستم قابل توسعه: تا حدود 1.3MWh طبق دیتاشیت

نکته نهایی: دیتاشیت تأکید می‌کند که مشخصات محصول ممکن است در جریان بهبود مستمر تغییر کند؛ بنابراین برای سفارش نهایی باید آخرین نسخه مشخصات و سازگاری سیستم با اینورتر موردنظر بررسی شود. همچنین مقدار حداکثر جریان پیوسته به دما و SOC وابسته است و پیکربندی 17 BMS سری نیز در دیتاشیت دارای قید توسعه نرم‌افزار است.

دیتاشیت باتری 5 کیلووات ولتاژ بالا فلیسیتی
